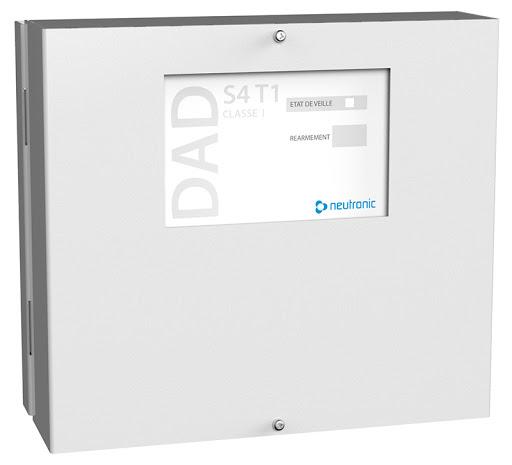

Détecteur Autonome Déclencheur de classe 1

Appareil à fonction unique consistant à détecter localement, à partir d’un ou deux éléments sensibles identiques, des phénomènes relevant de l’incendie et d’assurer la commande directe d’un organe asservi tel que la fermeture d’une porte coupe-feu.

Caractéristiques 1. Généralités L’installation de ce produit doit être réalisée de préférence par un électricien qualifié. Lire la notice avant d’effectuer l’installation. Tenir compte du lieu de montage spécifique au produit. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d’incendie. Ne pas démonter le produit. Tout démontage ou réparation non autorisé annule l’intégralité des responsabilités, droits au remplacement et garanties. Pour un fonctionnement optimal, se référer aux règles d’exploitation et de maintenance selon la norme NF S 61-933. Nous préconisons un essai fonctionnel du système, un contrôle d’état des batteries et du fusible tous les ans. - 1 DAD - 1 Notice - 2 batteries incluses - Une résistance fin de ligne de 3.3 kOhm 1/4W+/-5% 2. Contenu de l’emballage Présentation du Détecteur Autonome Déclencheur secouru (classe I) : Appareil à fonction unique consistant à détecter localement, à partir d’un ou deux éléments sensibles identiques, des phénomènes relevant de l’incendie et d’assurer la commande directe d’un organe asservi tel que la fermeture d’une porte coupe-feu. Le Détecteur Autonome Déclencheur (DAD) trouve son emploi dans tout établissement où les dispositions à prendre en regard de la sécurité incendie ne justifient pas la réalisation d’une installation de détection incendie avec dispositif central. Il n’est toutefois pas destiné à des usages domestiques. L’appareil ne doit en aucun cas être utilisé pour assurer la commande d’un dispositif d’extinction automatique et / ou d’alarme d’évacuation. Le nombre de dispositifs commandés par un même appareil ne peut être supérieur à trois. 3. Information Ceci est un avertissement permettant d’éviter des dommages physiques ou liés à l’équipement. Référentiel normatif : NFS 61-961:2007 Description :détecteur autonome déclencheur Dimensions (mm):. 180 x 200 x 72 - blanc Indice de protection :IP 40 Résistance aux chocs : IK 07 Poids (avec emballage) classe I :3000 g Alimentation: 230 V, 50 Hz +/- 10% Batteries (classe I) :2 batteries au plomb 12 V - 1.2 ou 1.3 Ah Fusible :.[5 x 20 mm] de type F (rapide) 250 V - 630 mA Résistance de fin de ligne de détection :3,3 kOhm 1/4W+/-5% Autonomie (classe I) :.>4 H Tension et puissance (max) de la commande : . . . . 24 V - 4 W Nombre de DAS maximum : 3 Longueur de la ligne de DAS max. : 200 m Nombre de BCM maximum :2          Longueur de la ligne des BCM : 200 m Nombre de détecteurs maximum : 2 Longueur de la ligne de détecteurs  200 m Contact sec :0.25 A - 250 Vac ou 1 A - 24 Vcc Température de stockage :-20°C, +70°C Température de fonctionnement :.-10°C, +55°C HR fonctionnement : 23.5 V Version logicielle : .DAD 2H3
